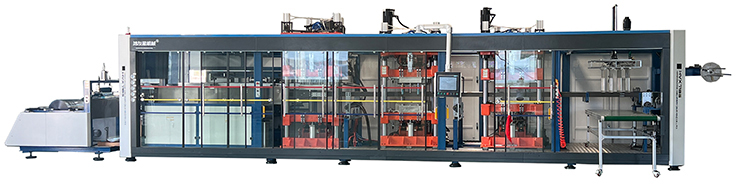

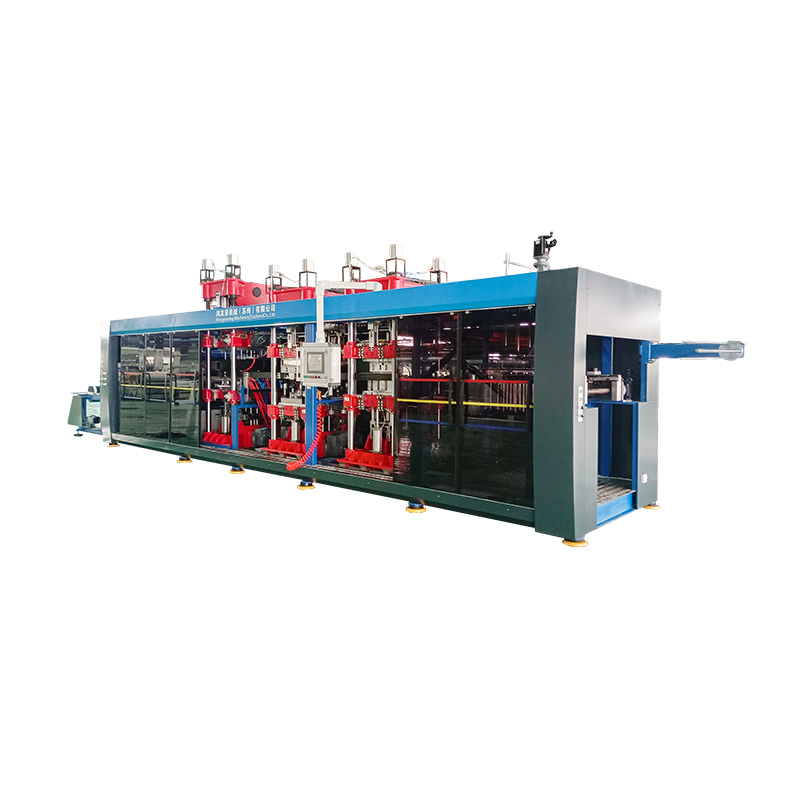

HYX 7185-4 Potpuno-automatske 4 stanice termoforming stroja

Termoformiranje

HYX 7185-4 Potpuno-automatske 4 stanice termoforming stroja

PRETHODNO：HYX-7161 Potpuno automatski pozitivni i negativni tlak 4 stanice termoforming stroja
SLJEDEĆI：Stroj za automatsko automatsko djelo

Opis
Video

Specifikacija

Glavne značajke:

Usvojite PLC kontrolu, cijeli je sustav u potpunosti automatski, parametri digitalni

zaslon, jednostavan rad

Ovaj stroj može proizvesti plastične ladice s listovima prema datumu ispod x

Mogućnost korištenja raznih vrsta plastičnih listova

Hidraulička struktura od 4 stupa, stabilnija, niska buka

Uvezene grijaće žice Keramički grijač, točna kontrola temperature, dugi život

Pružamo prilagođenu uslugu za vas, stroj se može dizajnirati i

proizvedena kao vaša potreba.

Napredni sustav za transport servo motora, duljina istezanja

Tehnički parametri:

		HYX-7185-4	HYX-520
1	Prikladan materijal	PP, PS, PET, PVC, PLA, itd.
2	Širina materijala	450-740mm
3	Debljina materijala	0,15-2mm
4	Maksimum Formiranje područja	710 × 850 mm	710 × 520 mm
5	Min. Formiranje područja	420 × 300 mm
6	Maksimum Rezanje	690 × 830 mm	690 × 500 mm
7	Formiranje i rezanje moždanog udara	0-160 mm	0-130 mm
8	Pozitivna dubina formiranja	120 mm
9	Negativna dubina formiranja	110 mm
10	Mehanizam slaganja moždani udar	≤500mm
11	Maksimalna sila oblikovanja Stanica	80T (za upotrebu sa sustavom grijanja)	60T (za upotrebu sa sustavom grijanja)
12	Prisilite maksimalno rezanje preše	38 tona	35 tona
13	Ocijenjena snaga peći za grijanje	Gornja pećnica 65kW, donja pećnica 65kW	Gornja pećnica 45kW, donja pećnica 45kW
14	Metoda grijanja	Gornji i donji, 3 presjeka grijanje
15	Stvarna potrošnja energije	Oko 40 ~ 60kW/h Oko 30 ~ 50kW/h
16	Napajanje	AC 380V/50Hz (3 N PE)
17	Maksimum Brzina proizvodnje	20-30 ciklusa/minute
18	Maksimum Promjer/težina kotrljanja	Φ800mm/500kg	Φ700mm/300kg
19	Mašina	12.000kg	9000kg
20	Dimenzija (lwh)	11m × 2,3m × 2,5m	9m × 2,3m × 2,5m
	Metoda hlađenja	Kalup se hladi cirkulirajućom vodom
	Zahtjev za zrak	Opskrba zrakom ≥3,5m3/min, tlak zraka 0,6 ~ 0,8MPa.
Glavni popis konfiguracije
Ne.	Glavna elektronička komponenta	Brendovi
1	Upravljački sustav	Tajvanski delta
2	Plc modul	Tajvanski delta
3	Dodirni zaslon	Delta 12 inčni HD zaslon osjetljiv na dodir	Delta 10 inčni HD zaslon osjetljiv na dodir
4	Sustav za kontrolu temperature	Delta (inteligentna kontrola temperature)
5	Srednji relej	Schneider
6	AC kontaktor	Schneider
7	Zračni prekidač	Delixi
8	Formiranje servo motor stanice	Delta (gornji: 5,5kW, donji: 5,5kW)	Delta (gornja: 3KW, donja: 3KW)
9	Motor za rezanje servo	Delta (gornji: 7,5kW, donji: 5,5kW)	Delta (gornja: 4,5kW, donja: 3KW)
10	Servo motor za probijanje	Delta (gornji: 7,5kW, donji: 7,5kW)	Delta (gornji: 4,5kW, donji: 4,5kW)
11	List isporuka servo motora	Delta 5.5kW	Delta 3KW
12	Slaganje servo motor	Delta 2KW s kočnicama
13	Kontrolni ormar	Shanghai Tong ke
14	Fotoelektrični prekidač	Koreja Fotek
15	Sigurnosna zavjesa	Šangaj Pu Bang
16	Prebacivanje napajanja	Tajvanski delta
17	Grijaći briker	Zajedničko ulaganje uvezena žica za grijanje, s toplinskom izolacijskom pamukom, 600 W daleko infracrveni keramički radijator
18	Vakuumska pumpa	Elmo Rietschle V-VC100
19	Pozitivan ventil	Japan SMC ultra brzih reakcija na ventil velikog protoka, promjera 1,5 inča.
20	Rashladni sustav	Japan Daikin kompresor 6p
21	Ležaj	Japan NSK
22	Linearni vodiči	Tajvan Hiwin
23	Ventil za hidraulički pojačivač	Japan CKD
24	Zračni cilindar	Tajvan Airtac
25	Elektromagnetski ventil	Japan CKD/SMC Tajvan Mindman/Shako
26	Vakuum	Tajvan Mindman
27	Lančana staza	Aluminijska legura zrakoplovstva
28	F.R.L	Japan CKD ili SMC
29	Sustav za hranjenje	Dvostruki automatski uređaj za mehaničko hranjenje kako bi se smanjio intenzitet rada radnika, 500 kg.
30	Karoserija lima	Tretman
31	Lanac s dvostrukim redom	Tajvan KMC (Tvornički oštro liječenje smanjuje pojavu plastičnog praha.)

Ii. Tehnički opis uređaja

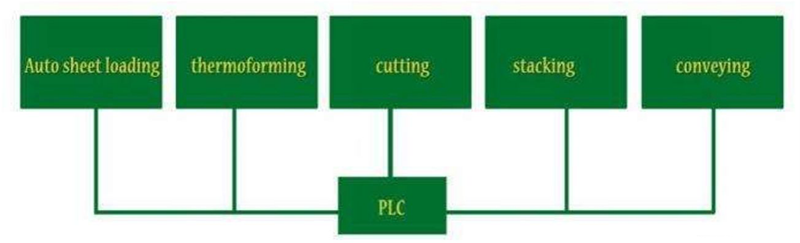

A. Oprema za formiranje sastoji se od glavnog okvira strukture, sustava pozitivnog i negativnog tlaka, sustava za kontrolu temperature, vakuum sustava,
Sustav grijanja, sustav upravljanja zrakom, električni i PLC sustav upravljanja, sustav probijanja, slaganje razgradnje proizvoda i automatski sustav za premotavanje i
Ostale strukturne komponente.

B. The main body of the equipment: It is made by welding and welding steel structural sections such as square and channel steel, which are used for assembly heating, die forming, die cutting and auxiliary devices. The overall steel structure frame is guided by , and all the parts involved are fully in line with: high-quality material selection, blank production method, machining, heat treatment, parts assembly, machine operation, machine
Održavanje i drugi temelj procesa kako bi se osiguralo da pokretni uređaj za prijenos i transformaciju pokreta i sile ima dovoljnu čvrstoću i krutost. Sve metalne površine tretirane su anti-rustičkim tretmanom, a donji sloj prskan je bojom protiv rušenja; Opći i standardni dijelovi koriste se u strukturi kako bi se olakšalo kasnije održavanje i zamjena svih dijelova.

Ⅲ. Električni i PLC upravljački sustavi/sigurnosni sadržaji

Sustav električnog upravljanja kontrolira modul integrirani PLC. Industrijski zaslon dodira koristi se kao HMI (sučelje ljudskog stroja) i
Koristi se kinesko sučelje. Stroj ima gumbe za rad i postavljanje i modifikaciju svih parametara procesa, čineći opremu jednostavnim za rad i održavanje.

Metoda rada cijelog stroja podijeljena je na ručno/automatsko, sve funkcije postavljanja upravljaju se na dodirnom zaslonu; Nakon što operater postavi materijale, pritisnite automatsku opremu za pokretanje kako biste dovršili cijeli postupak postupka lijevanja dok se ne završe obrada i proizvodnja materijala u silosu; Priručnik se uglavnom koristi za promjenu kalupa ili kontrolu uzorka.

Sustav je opremljen višestrukim mjerama zaštite, a svaka radnja koja se može sudariti jedna s drugom osigurava se zaštitom međusobne i kontrolne zaštite od zatvorene petlje.

Dizajn zaštitnih brtvila za sigurnosna vrata, koristeći ručno otvaranje kopča, ručno zaključavanje, sigurnosna rešetka ugrađena u zaštitna vrata kako bi se poboljšao sigurnosni faktor opreme i osigurala sigurnost osoblja i imovine.

Kabinet distribucije sadrži zaštitne krugove, uključujući prekomjerno struju, prenapon, podnapoću, kratki spoj i zaštitu od preopterećenja. Element grijanja zaštićen je osiguračem. Za sigurnosne probleme koji mogu nanijeti štetu sustavu ili obrađenju, postoje znakovi upozorenja ili primjedbe. 10% prostora rezervirano je u upravljačkom okviru za buduće promjene. Električni ormar opremljen je filterom i zaštitnim ventilatorom za hlađenje.

Svi kabeli i žice koji se ne mogu ukloniti izvan okvira za napajanje skriveni su u kabelskom utora za jednostavno otvaranje i popravak. Ako to nije moguće, upotrijebite crijevo da biste ga popravili.

Predstavljanje proizvoda:

HYX-7185 Potpuno automatski termoformacija s četveronoškom pozitivnom i negativnom tlakom je proizvod pažljivo izgrađen kombiniranjem napredne tehnologije i godinama proizvodnje. Ovaj je stroj pogodan za PP, PS, PET, PVC, PLA i druge materijale i lako može zadovoljiti potrebe za oblikovanjem različitih industrija.
Glavna značajka:
Široka prilagodljivost materijala: stroj može podnijeti razne materijale širine od 450-750 mm i debljine 0,15-2,5 mm, ispunjavajući materijalne zahtjeve u različitim scenarijima proizvodnje.
Veliko područje za kalupe: Maksimalno područje za oblikovanje doseže 710
Visoko precizno rezanje: Maksimalno područje rezanja je 690 x 830 mm, a maksimalna sila rezanja od 80T (koja se koristi s sustavom grijanja plijesni) osigurava glatke rubove proizvoda i visoku preciznost.
Tehnologija formiranja pozitivnog i negativnog tlaka: Stroj prihvaća tehnologiju formiranja pozitivnog i negativnog tlaka, s pozitivnim tlakom koji formira dubinu od 140 mm i negativnom tlakom koja formira dubinu od 150 mm, što može udovoljiti potrebama oblikovanja proizvoda s kompleksnim oblikama.
Učinkovito mehanizam slaganja: Moždani udar mehanizma slaganja može doseći ≤500 mm, što olakšava slaganje i rukovanje proizvodima i poboljšava učinkovitost proizvodnje.
Ušteda energije i zaštita okoliša: Koristeći gornje i donje metode grijanja u tri stupnja, stvarna potrošnja energije je samo 40-60kW/h, što uvelike smanjuje troškove proizvodnje.
Velika proizvodnja: Maksimalna brzina proizvodnje može doseći 20-30 puta/minutu, što uvelike poboljšava učinkovitost proizvodnje.
Dizajn velike veličine: Ukupna veličina stroja je 14m x 2,3m x 2,5m, a težina doseže 22T, osiguravajući stabilnost i izdržljivost stroja.
Tehnički parametri:
Ocijenjena snaga: Cijeli stroj je 160kW. Peć za grijanje podijeljena je na gornje i donje dijelove, svaki od 72kW.
Napajanje: AC380V/50Hz (3 N PE).
Metoda hlađenja: Kalup se hladi cirkulirajućom vodom kako bi se osigurala stabilnost postupka lijevanja i kvalitete proizvoda.
Zahtjevi za tlak zraka: napajanje zraka ≥3,5m³/min, tlak zraka 0,6 ~ 0,8MPa kako bi se osigurao normalan rad stroja.

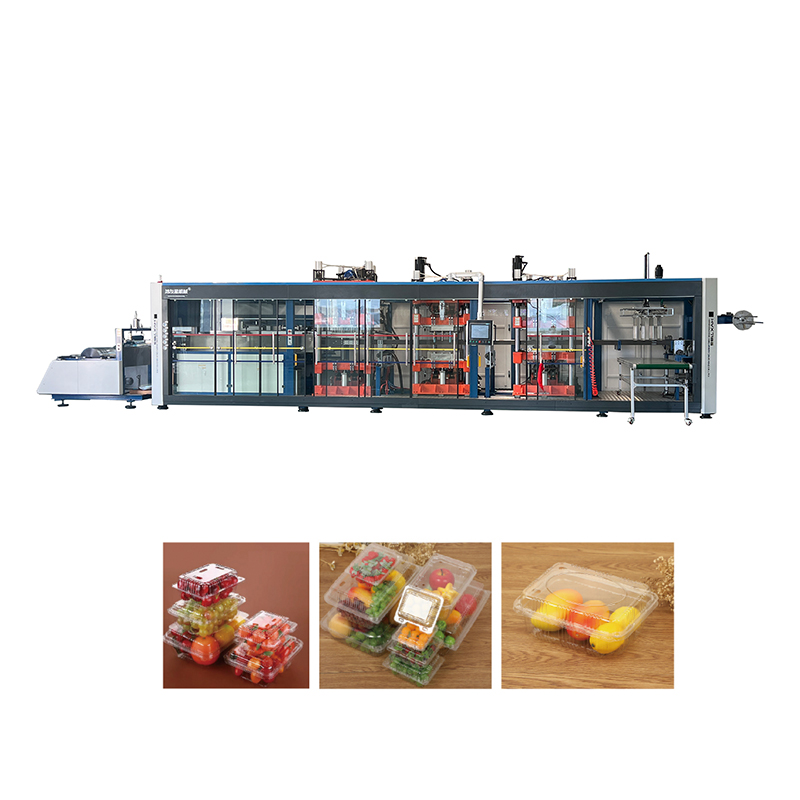

Područja prijave:
HYX-7185 Potpuno automatski termoformiranje s četiri stanice s četiri stanice na široko se koristi u pakiranju hrane, medicinskoj opremi, elektroničkim proizvodima, auto dijelovima i drugim industrijama. Važan je alat za mnoge tvrtke za postizanje automatizirane i učinkovite proizvodnje.
